3040 чугунный гравировальный станок стандартной конфигурации 1,5 кВт 2,2 кВт 3,5 кВт
LY 3040 полностью чугунный гравировальный станок с ЧПУ мощностью 1,5 кВт 2,2 кВт 3,5 кВт, шаговый двигатель стандартной конфигурации, 3-осевой Z-образный 170 мм, 220 В, поддержка обновления до 4-осевого.
Описание
маркер
LY 3040 полностью чугунный гравировальный станок с ЧПУ мощностью 1,5 кВт 2,2 кВт 3,5 кВт, шаговый двигатель стандартной конфигурации, 3-осевой Z-образный 170 мм, 220 В, поддержка обновления до 4-осевого.
Видео:
Этот станок представляет собой изготовленный на заказ чугунный гравировальный станок с ЧПУ, сверхтяжелый, доставка осуществляется только морским путем (товар CFR), кроме того, мы не принимаем услуги по возврату, предлагаем только услуги по ремонту деталей и руководству эксплуатацией.

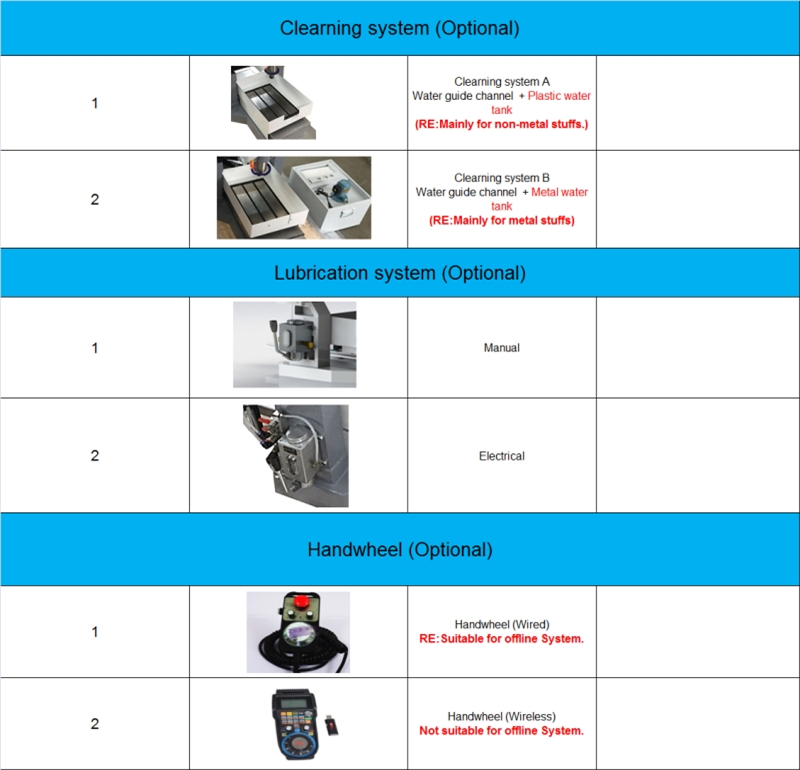

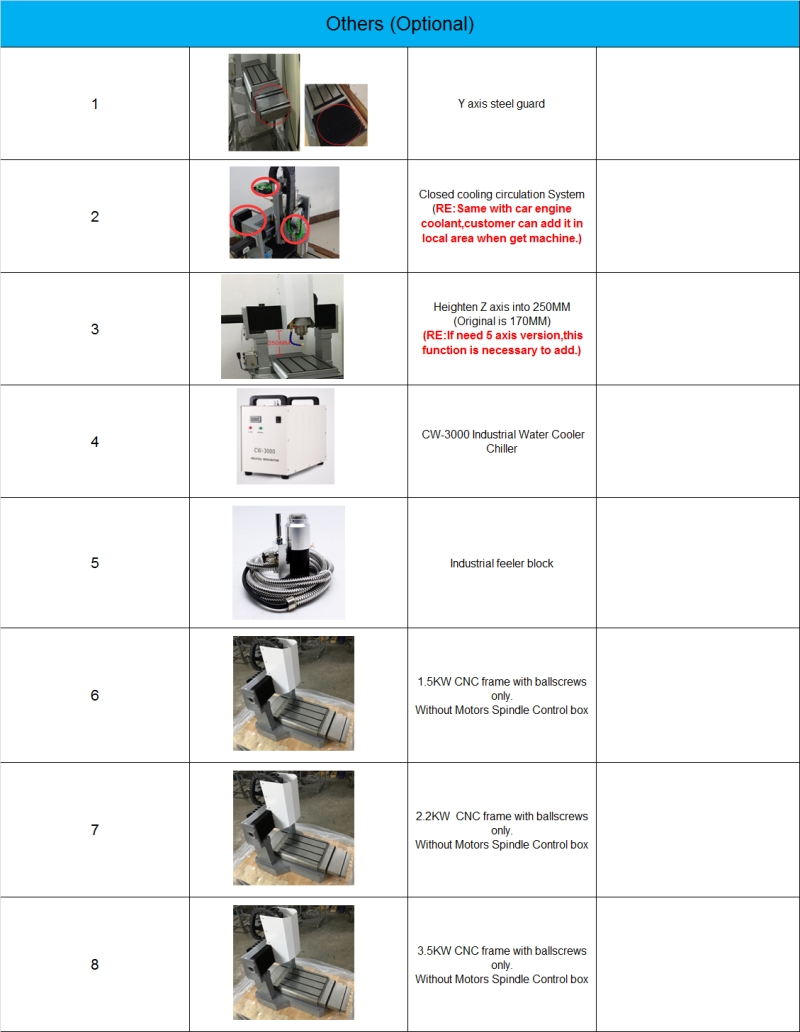

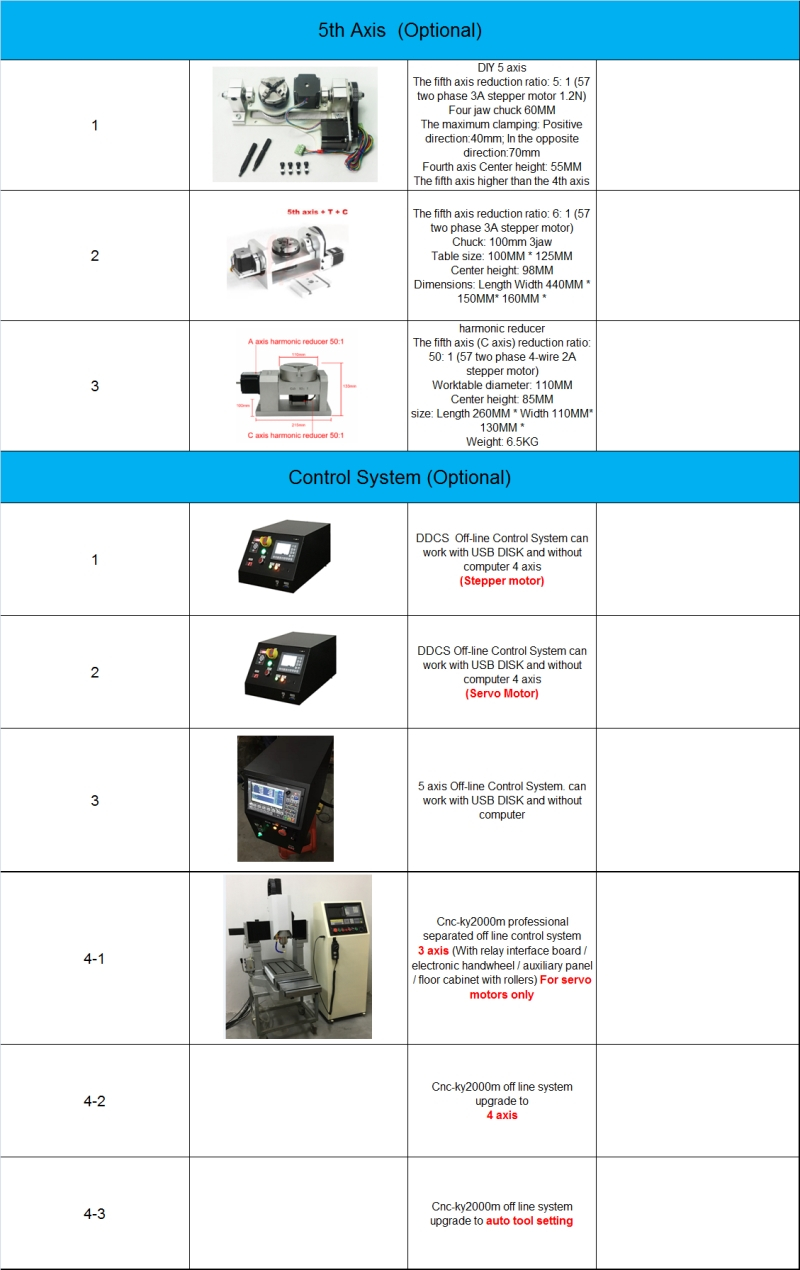

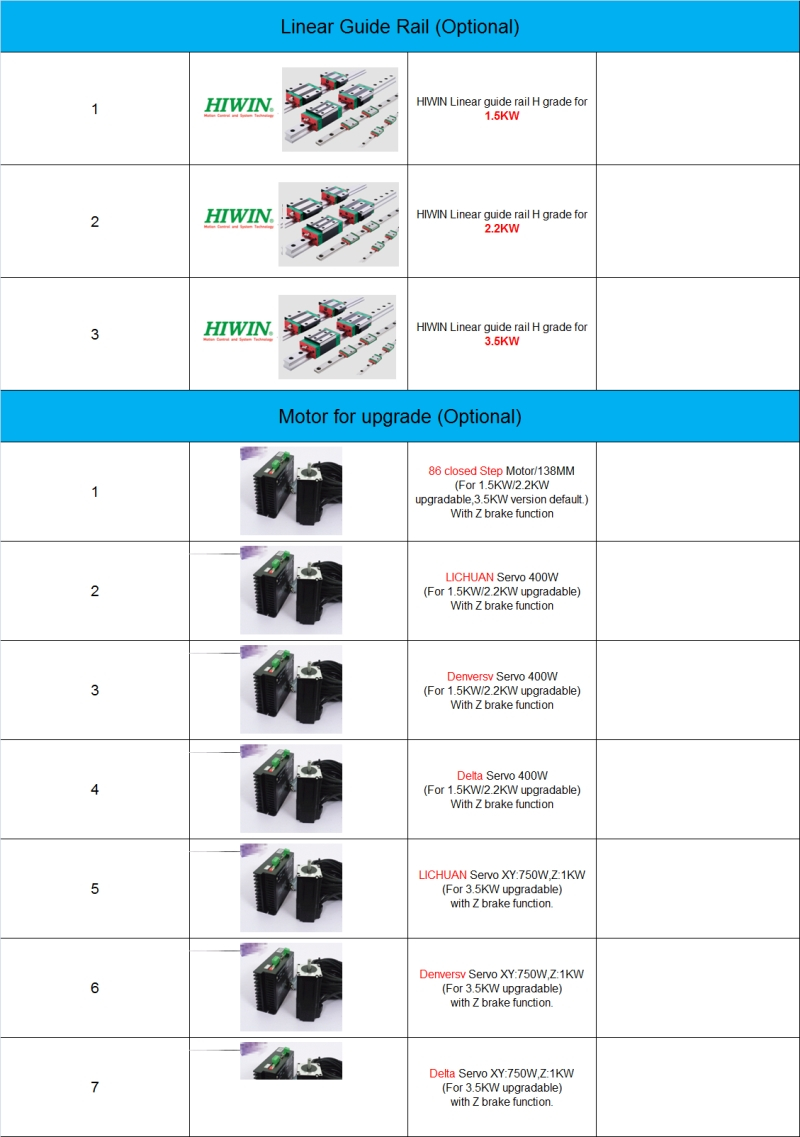

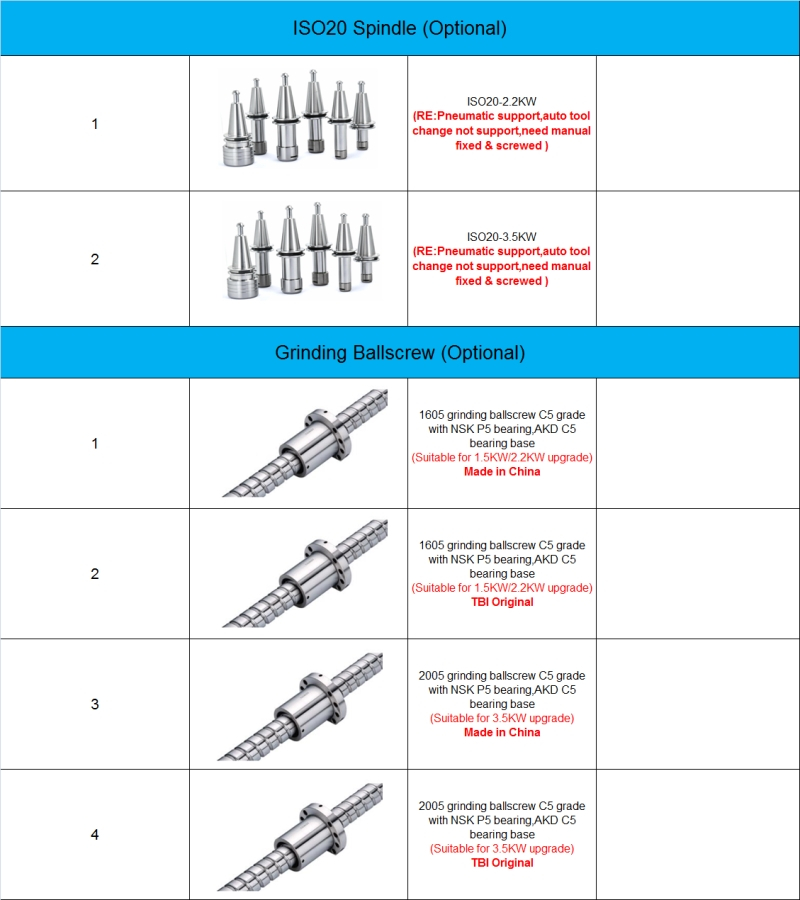

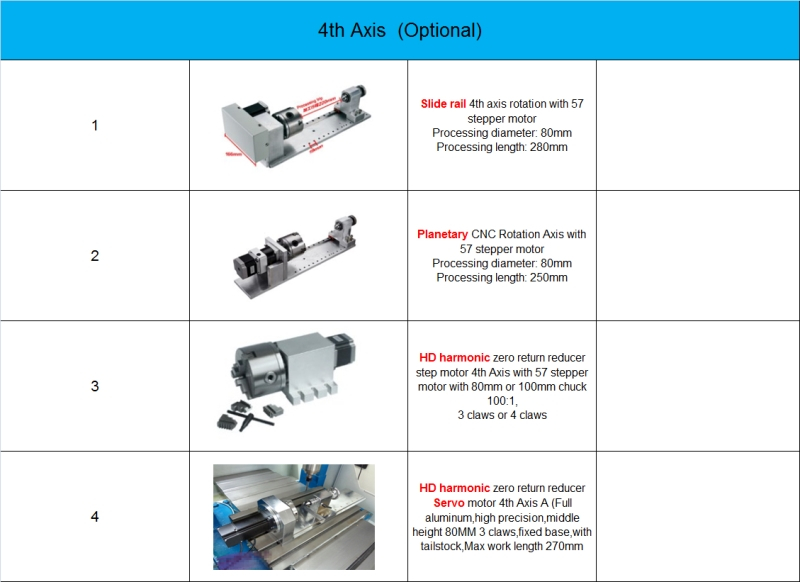

И эта ссылка - только базовая версия 3 powers, если вы хотите добавить больше функций в оригинальную машину, можете ознакомиться с нашим руководством по обновлению и оставить сообщение для заказа или проконсультироваться с нашим продавцом перед оплатой.

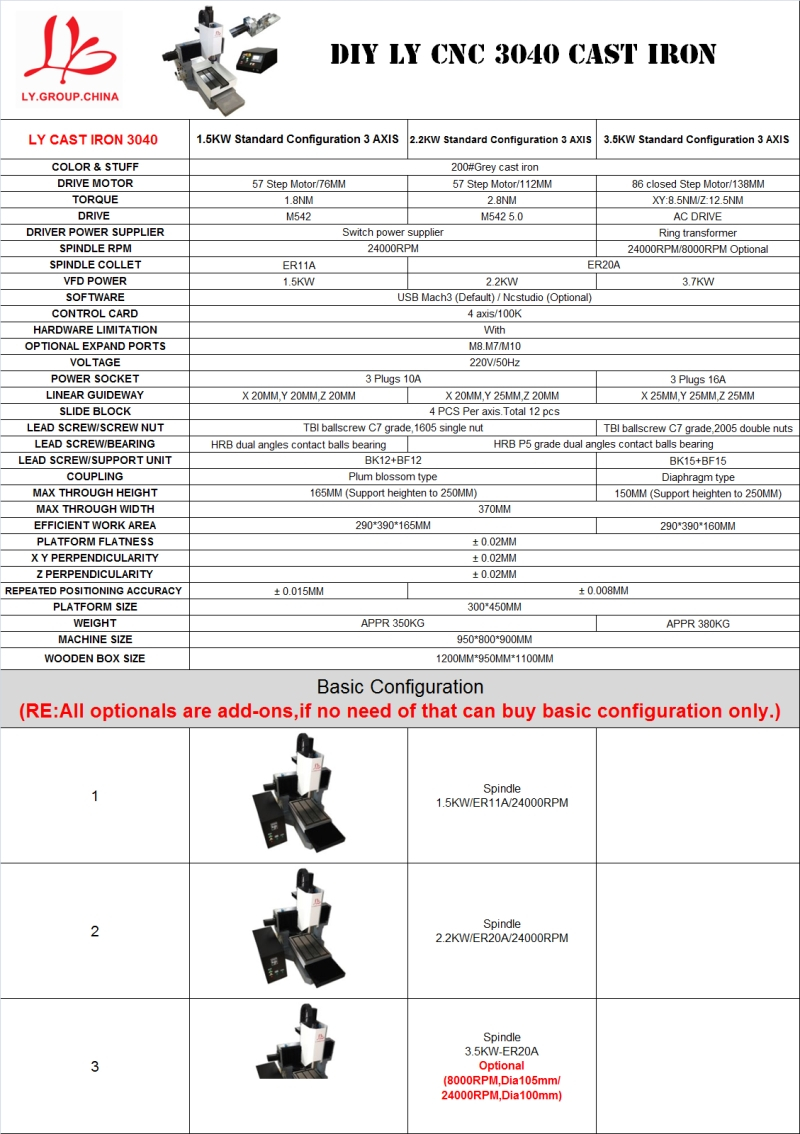

| ЛИТОЙ ЧУГУН 3040 | Стандартная конфигурация 1,5 кВт, 3 ОСИ | Стандартная конфигурация 2,2 кВт, 3 ОСИ | Стандартная конфигурация 3,5кВт, 3 ОСИ |
| ЦВЕТ И СОСТАВ | Серый чугун 200# | ||
| ПРИВОДНОЙ ДВИГАТЕЛЬ | 57 Шаговый двигатель/76 мм | 57 Шаговый двигатель/112 мм | 86 замкнутый шаговый двигатель/138 мм |
| крутящий момент | 1,8НМ | 2,8НМ | XY: 8,5 НМ/Z: 12,5 НМ |
| водить | M542 | M542 5.0 | ПРИВОД ПЕРЕМЕННОГО ТОКА |
| ИСТОЧНИК ПИТАНИЯ ПРИВОДА | Поставщик коммутационного питания | Кольцевой трансформатор | |
| ЧАСТОТА ВРАЩЕНИЯ ШПИНДЕЛЯ | 24000 об/мин | 24000 об/мин/8000 об/мин опционально | |
| ЦАНГА ШПИНДЕЛЯ | ER11A | ER20A | |
| МОЩНОСТЬ ЧРП | 1,5КВТ | 2,2КВТ | 3,7КВТ |
| программное обеспечение | USB Mach3 (по умолчанию) / Ncstudio (опционально) | ||
| ПЛАТА УПРАВЛЕНИЯ | 4 оси/100 К | ||
| АППАРАТНЫЕ ОГРАНИЧЕНИЯ | С | ||
| ДОПОЛНИТЕЛЬНЫЕ ПОРТЫ РАСШИРЕНИЯ | M8.M7/M10 | ||
| напряжение | 220 В/50 Гц | ||
| ЭЛЕКТРИЧЕСКАЯ РОЗЕТКА | 3 Штекера 10А | 3 Штекера 16А | |
| ЛИНЕЙНАЯ НАПРАВЛЯЮЩАЯ | X 20 мм, Y 20 мм, Z 20 мм | X 20 мм, Y 25 мм, Z 20 мм | X 25 мм, Y 25 мм, Z 25 мм |
| ВЫДВИЖНОЙ БЛОК | По 4 ШТ на ось.Всего 12 шт | ||
| ХОДОВОЙ ВИНТ/ГАЙКА | Шариковый винт TBI марки C7, одинарная гайка 1605 | Шариковый винт TBI марки C7, двойные гайки 2005 года выпуска | |
| ХОДОВОЙ ВИНТ/ПОДШИПНИК | Шарикоподшипник с двойным угловым контактом HRB | Шарикоподшипник с двойным угловым контактом марки HRB P5 | |
| ХОДОВОЙ ВИНТ/ОПОРНЫЙ УЗЕЛ | BK12+BF12 | BK15+BF15 | |
| связь | Тип цветка сливы | Тип диафрагмы | |
| МАКСИМАЛЬНАЯ ВЫСОТА | 165 мм (высота опоры до 250 мм) | 150 мм (высота опоры до 250 мм) | |
| МАКСИМАЛЬНАЯ ШИРИНА | 370мм | ||
| РАБОЧЕЙ ЗОНЫ | 290*390*165мм | 290*390*160мм | |
| РОВНОСТЬ ПЛАТФОРМЫ | ± 0.02мм | ||
| ПЕРПЕНДИКУЛЯРНОСТЬ ОСИ X Y | ± 0.02мм | ||
| Z ПЕРПЕНДИКУЛЯРНОСТЬ | ± 0.02мм | ||
| ПОВТОРЯЕМАЯ ТОЧНОСТЬ ПОЗИЦИОНИРОВАНИЯ | ± 0.015мм | ± 0.008мм | |
| РАЗМЕР ПЛАТФОРМЫ | 300*450мм | ||
| вес | ОКОЛО 350 КГ | ОКОЛО 380 КГ | |
| РАЗМЕР МАШИНЫ | 950*800*900мм | ||
| РАЗМЕР ДЕРЕВЯННОЙ КОРОБКИ | 1200мм*950мм*1100мм | ||
