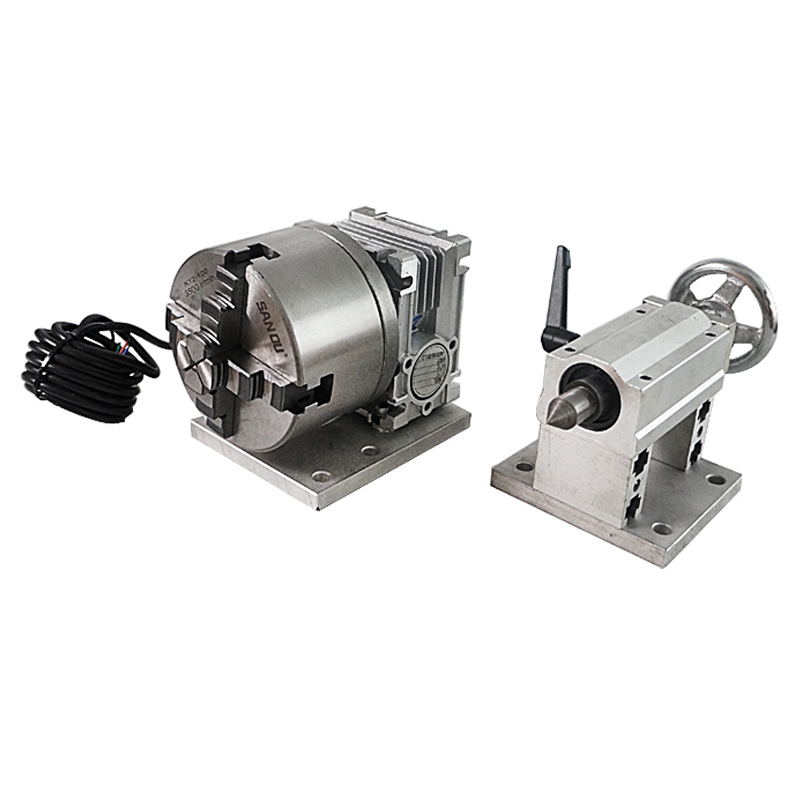

Серебряная четвертая ось + хвостовая часть
Поворотная ось A, 4-осевая задняя бабка для индексирующей головки фрезерного станка с ЧПУ, 3D-скульптура с 4 патронами, 80 фиксированных.
Описание
маркер
Поворотная ось A, 4-осевая задняя бабка для индексирующей головки фрезерного станка с ЧПУ, 3D-скульптура с 4 патронами, 80 фиксированных.
Трехкулачковый патрон оси А, задняя бабка с ЧПУ, поворотная ось для наших гравировальных станков с ЧПУ, с концевым выключателем.
Поворотная задняя бабка по оси А, 4 оси с 4-кулачковым патроном 80 мм для фрезерного станка с ЧПУ по дереву/металлу CNC3040 6040 6090.

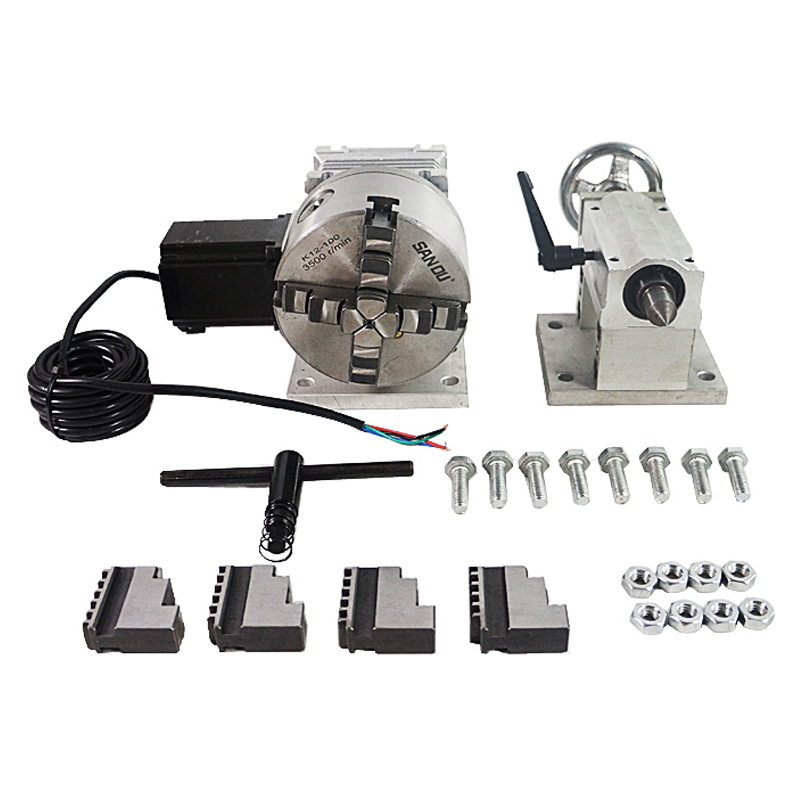

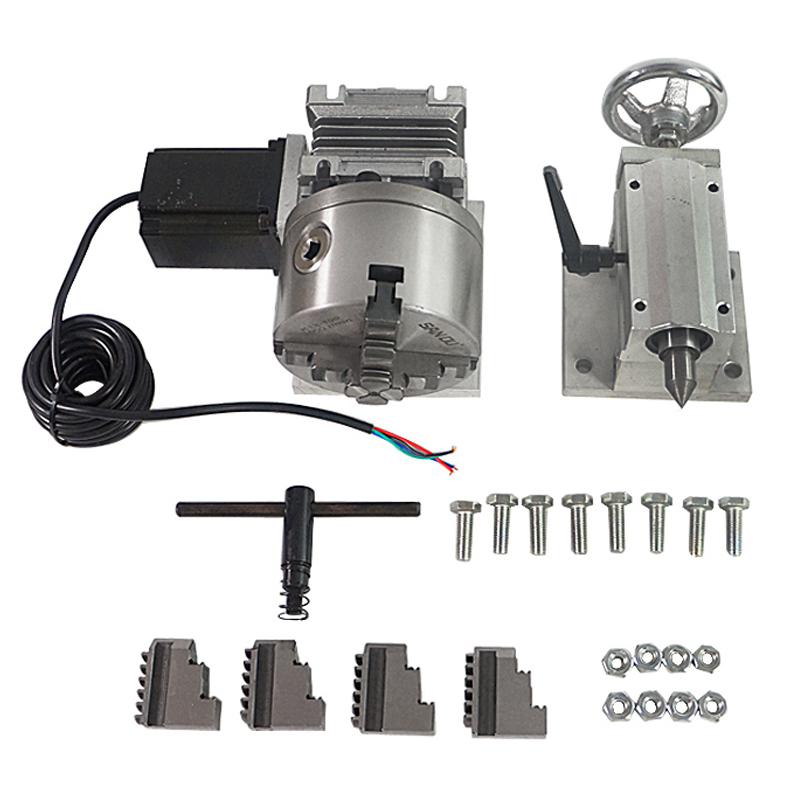

товарная накладная:
1 ось А с 4-кулачковым (3-кулачковым) патроном.
1 х задняя бабка.
| модель | 57-80-4 (-3) |
| Шаговый двигатель | 57 шаговый двигатель ток 3А |
| Чак | Патрон с четырьмя (тремя кулачками) 80 мм |
| Высота центра | 70 мм |
| Общая высота | 110 мм |
| Монтажные отверстия | 80 мм |
| Винт М8 | Червячный редуктор |
| Коэффициент уменьшения | 20:01 |
| масса | 12 кг |
| модель | 57-100-4 (-3) |
| Шаговый двигатель | 57 шаговый двигатель ток 3А |
| Чак | Патрон с четырьмя (тремя кулачками) 100 мм |
| Высота центра | 70 мм |
| Общая высота | 120 мм |
| Монтажные отверстия | 80 мм |
| Винт М8 | Червячный редуктор |
| Коэффициент уменьшения | 20:01 |
| масса | 13 кг |
| модель | 86-130-4 (-3) |
| Шаговый двигатель | 86 шаговый двигатель, ток 4,2 А |
| Патрон | патрон с четырьмя (тремя захватами) 130 мм |
| Высота центра | 92 мм |
| Общая высота | 150 мм |
| Монтажные отверстия | 80 мм |
| Винт М8 | Червячный редуктор |
| Коэффициент уменьшения | 20:01 |
| масса | 15 кг |
Настройка импульса четвертой оси:
Настройки системы Mach3:количество импульсов, необходимое для 1 градуса.
(Деление числа импульсов приводного двигателя за 1 оборот) 83019 окружность.
Например, двухфазный двигатель, деление 8, передаточное число 20:1.
1Комплект по углу:
32000/360 (градусов) = 88,88888888 (количество импульсов)
2Установите длину изображения или периметр изображения:
32000 83019 (длина 125,6 мм) =254,777 (количество импульсов)
